RG高強聚合物砂漿

RG高強聚合物砂漿，分為單組份砂漿、雙組份砂漿、三組份砂漿，是一種既具有高分子材料的粘接性又具有無機材料耐久性的新型混凝土修補砂漿。

一、產(chǎn)品特點

·具有很好的高滲透性、抗裂性、耐老化性及耐酸堿性能，對各種材料都有很好的粘合力。
·高強聚合物砂漿是由乳液和無機粉料雙組分組成，是一種既具有高分子材料的粘接性，又具有無機材料耐久性的新型混凝土復合材料；
·抗壓強度高，固化迅速，粘接性能好；有很好的保水性能和抗裂性、高耐堿性、耐紫外線；操作簡便，可潮濕基層施工，綠色環(huán)保。
·施工步驟簡單、方便，耐久性與混凝土同步，縮短工期，可確保經(jīng)濟性，新型灰漿解決了以往有機材料在加固應用中耐高溫耐老化的問題，質(zhì)量得到提高。
·材質(zhì)同以往的混凝土類似，使用附著力優(yōu)秀的滲透性聚合砂漿，提高界面的附著力及施工性。
·使用耐久性優(yōu)于以往混凝土的滲透性聚合灰漿，在惡劣的條件下也可使用。

二、性能指標

GB50728-2011《工程結構加固材料安全性鑒定技術規(guī)范》

三、適用范圍

·適用鋼絲繩網(wǎng)片—聚合物砂漿外加層結構工程加固。
·適用于結構易彎曲的所有結構物，特別適用于土木建筑的代表性彎曲結構--鋼筋混凝土橋梁的平板及橫梁上。
·適用于橋墩中央部位及主塔軸部和高速公路水泥路面的龜裂部位。同以往的鋼筋混凝土結構具有同樣的體系。
·鋼筋混凝土梁、柱、板、墻等結構的抗震加固改造工程。

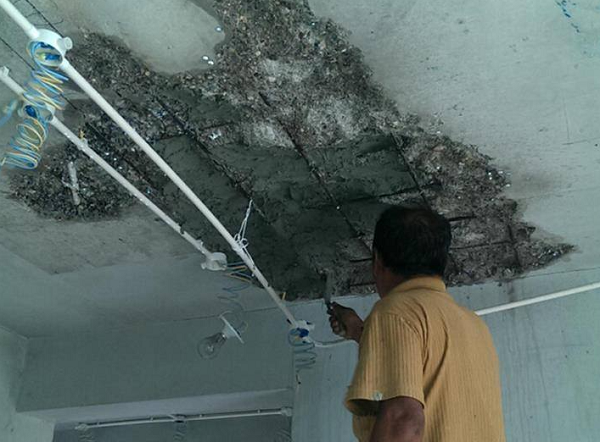

·混凝土出現(xiàn)蜂窩、漏洞、裂縫、保護層破損、漏筋等缺陷時面層修補工程。
·加厚保護層、凹凸表面的抹平、舊混凝土表面修復等，提高混凝土的耐久性。

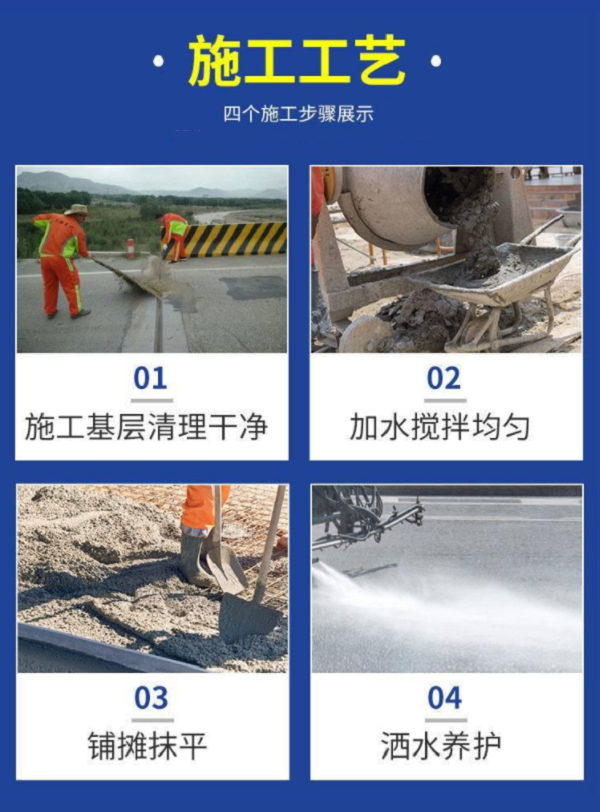

四、施工工藝

·基層處理：基層表面應平整、粗糙、清潔、無油污、無浮灰，不應有起砂、空鼓、裂縫等現(xiàn)象。施工前應用高壓水槍沖洗并保持潮濕狀態(tài)，但不得有積水。界面粘結時可預先涂刷高強聚合物砂漿界面處理劑。
·掛 網(wǎng)：按設計要求進行網(wǎng)片下料、安裝鋼絞線端部拉環(huán)、鉆孔、鋼絞線網(wǎng)固定、調(diào)整定位。
·材料配制：按質(zhì)量比將材料按粉料：乳液=6∶1的重量比稱取放置。將實際用量90%的乳液先倒入攪拌罐中，再加入粉料攪拌1～2分鐘。再將剩余的10%的乳液倒入罐中攪拌均勻即可。配好的漿料應在0.5～1小時內(nèi)用完。

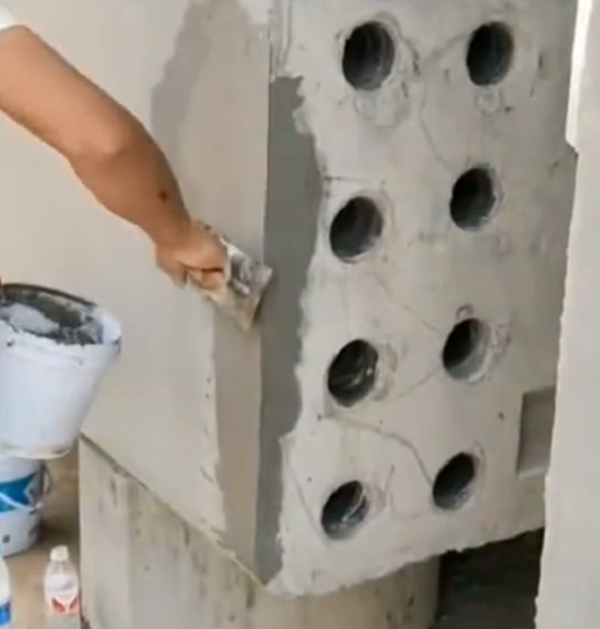

·施 工：在潮濕的混凝土基層表面先均勻涂一遍聚合物砂漿底涂料（粉料：乳液按重量比3∶1），邊涂刷邊抹聚合物砂漿。高強聚合物砂漿一次施工面積不宜過大，應分條分塊錯開施工，每塊面積不宜大于10㎡，錯開施工的間隔不應小于24小時。分層施工時，留縫位置應互相錯開。
·高強聚合物砂漿攤鋪完畢后應立即噴水壓抹并一次抹平，不宜反復抹壓。遇有氣泡時應刺破，表面應密實。立面或頂面的面層厚度大于時應分層施工。每層抹面厚度宜為5～10mm，待前一層指觸干時方可進行下層施工。
·養(yǎng) 護：高強聚合物砂漿施工后，表面指觸干燥后應進行噴霧養(yǎng)護或覆蓋草簾、麻袋等保持潮濕。養(yǎng)護溫度不底于。高強聚合物砂漿施工24小時后，覆蓋塑料布潮濕養(yǎng)護7天，有條件時可定時灑水于表面。

五、包裝貯存

·包裝：粉料/袋，乳液／桶, 在以上通風干燥處貯存并防止陽光直射；冬天應防止凍結。
·保質(zhì)期為六個月。超出保質(zhì)期后應復檢合格方可施用。
